HOSSZÚTÁVÚ TŰZVÉDELEM
|
YAWAL FIRE BLOCK 120 TM 90EI – A RENDSZER JELLEMZŐI A YAWAL FIRE BLOCK 120 TM 90EI rendszer EI 120 tűzállósági osztályú tűzgátló falak széles választékának kivitelezésére szolgál. Kompatibilis a TM 75EI rendszerrel. A TM 90EI rendszer eleget tesz az aktuális Műszaki Engedélynek. A tűzgátló falszerkezet maximális méretei, amit ebben a rendszerben meg lehet csinálni – magasság: 4000 mm; szélesség: 5240 mm.
|
 |
A rendszer előnyei
• az anyagok minősítése tűzet nem terjesztőként (NRO),
• hőszigetelő képesség,
• max. 100 mm vastag kitöltés használata,
• lehetőség tűzállóság nélküli belső fal készítésére a Műszaki Engedélynek megfelelően,
• a falba be lehet építeni YAWAL TM 75EI rendszerű ajtót.
 |
 |
 |

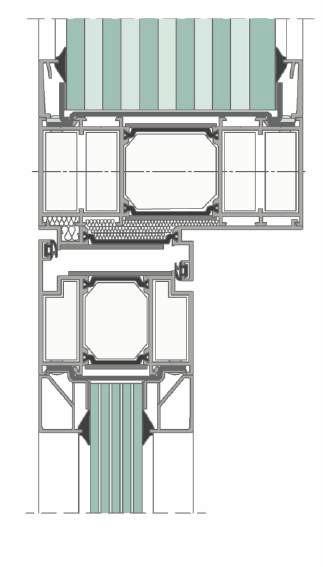

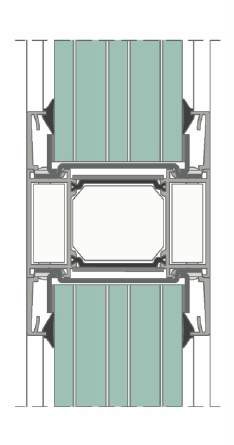

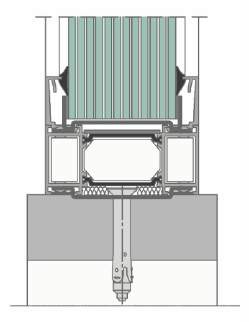

| A szerkezet padlóhoz rögzítésének módja | A TM 90 fal összeépítése a TM 75 EI rendszerű ajtóval | Metszet az oszlopon vagy kereszttartón keresztül |
MŰSZAKI JELLEMZŐK – TM 90EI
| Tűzállósági besorolás | EI 120 a PN-EN 13501-2 szerint |
| Légáteresztés | PN-EN 12152 szerinti 4. osztály |
| Vízzáróság vízszivárgás ellen | PN-EN 12154 szerinti R7 osztály |
| Tűzállósági minősítés | EI 120 a PN-EN 13501-2+A1 szerint |
| Szélterhelési osztály | C1 osztály a PN-EN 12210 szerint |
| Akusztikai szigetelés | Rw=43 dB a PN-EN ISO 140-3 szerinti |
| Hővezetési tényező | Uf= 2,4÷2,8 W/m2K a PN-EN ISO 10077-2 szerint |
| Korrózivitási kategória | C1 – C4 a PN-EN ISO 12944-2 szerint |
| Ütésállóság | ETAG 003 szerinti 4b osztály |
| A fal eltérése a függőlegestől | 10° |
A RENDSZER JELLEMZŐI
| A kívül látható minimális szélesség a befelé nyíló ablakszerkezet szélessége | Tokprofil | 68,2 mm |
| Szerkezeti mélység | Tokprofil | 88,8÷120 mm |
| Üvegosztó léc magassága | 28,0 mm | |
| Kitöltés / üvegezés vastagsága | 100 mm-ig |
