FA 50N DACH REI 30 alumínium tető rendszer

TŰZGÁTLÓ RENDSZER

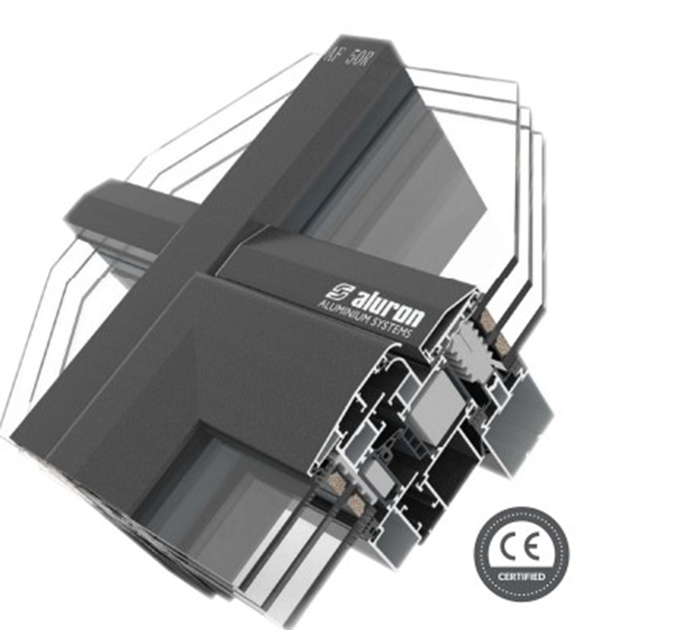

 Az FA 50N DACH EI FA 50N DACH REI 15, REI 20, RE 30, REW 30 rendszer lehetővé teszi beüvegezett tetők (tűzálló felülvilágító kupolák) és tartószerkezetek FA 50N rendszerű alumínium profilokból való kivitelezését. A rendszer alumínium oszlopokból és bordákból álló vázszerkezettel rendelkezik, melynek kereteibe kerül beépítésre az edzett és tűzálló átlátható üvegből készült kitöltés.

A profilok kamráiban hűtőbetétes szilárdító idomok kerülnek rögzítésre. A tetőszerkezetben az alumínium rendszer hagyományos elemei mellett igen jó tűzvédelmi tulajdonságokkal rendelkező szigetelőanyagok is alkalmazásra kerültek.

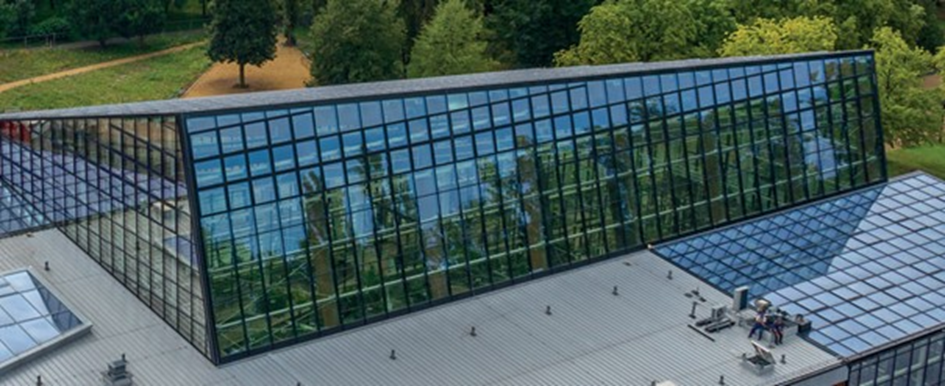

Fotó: Targowa Kreativitási Központ, Warszawa
Projekt: Pracownia AKM S.C.
Alumínium kivitelező: Aluminium SPS Sp. j. Pająk i Wspólnik






 A RENDSZER ELŐNYEI

• lehetőség van 0º-80º lejtésű, félnyeregtető vagy nyeregtető kialakítására,
• lehetőség van a szerkezet különböző szín verziókban és felületi kivitelben való elkészítésére,
• megfelel a tűzvédelemre vonatkozó szabványok szigorú előírásainak – REI 15, REI 30, RE30, REW 30 tűzellenállási osztály,
• lehetőség van különböző kialakítású felülvilágító kupola és üvegtető szerkezetek kivitelezésére,

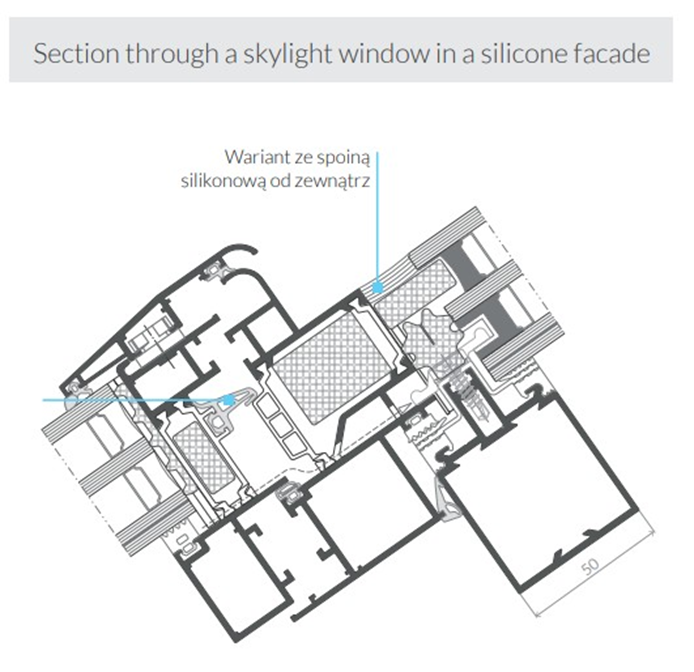

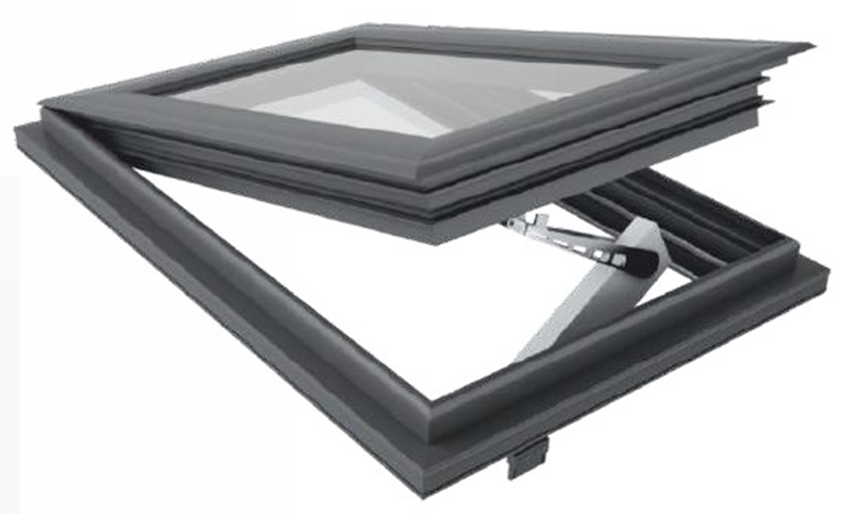

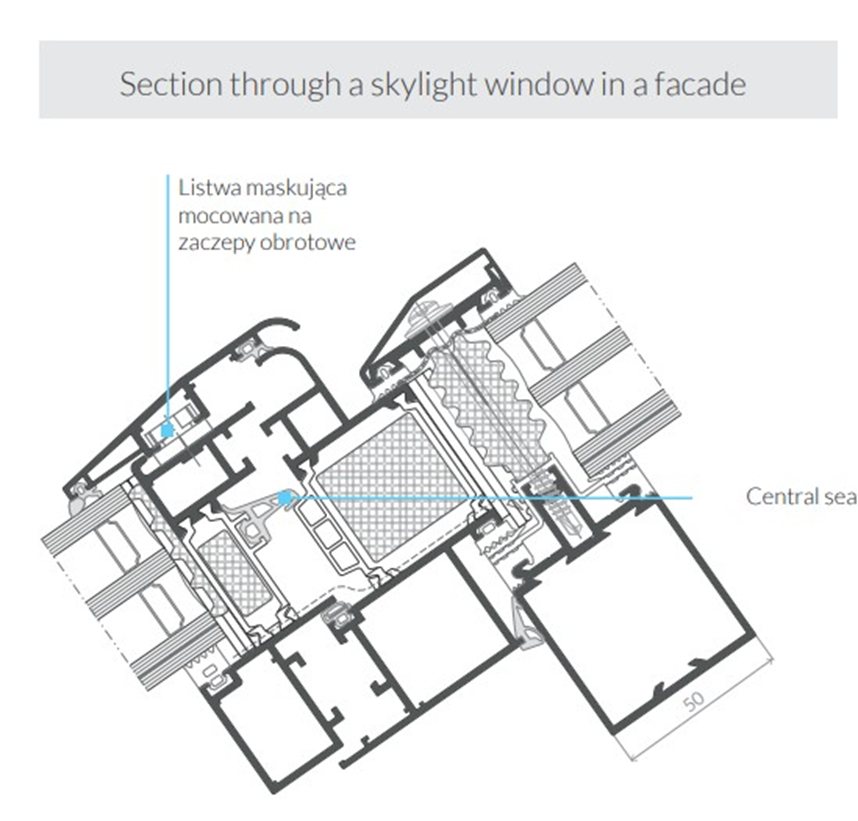

• beszerelhető felülvilágító ablak strukturális verzióban,
• egyéb Yawal rendszerekkel kombinálható.





MŰSZAKI JELLEMZŐK – FA 50N EI

 Légáteresztés  PN-EN 12152 szerinti AE 1200 osztály
 Vízállóság  PN-EN 12154 szerinti RE 1200 osztály
 Tűzállósági fokozat  PN-EN 12501-2 szerinti REI 30 osztály

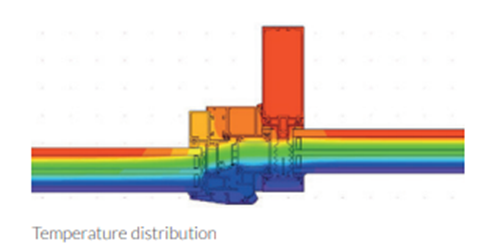

 Hővezetési tényező  Uf = 1,27 W/m2K -től aPN-EN ISO 10077-2 szerint
 Szélterhelési osztály  1700-1800 Pa a PN-EN 13116 szerint
 Akusztikai szigetelés  Rw = 31÷44 dB a PN-EN ISO 140-3 szerint
 Ütésállóság  I5, E5 osztály a PN-EN 14019 szerint
 Betörésállóság  RC2, RC3, RC4 a PN-EN 1627 szerint
 Belső látható szélesség  50 mm
 Külső látható szélesség  50 mm
 Üvegezés  rögzítése szorítólécekkel és takarólécekkel vagy szilikonnal
 Üveg vastagsága  10÷80 mm
