AS 75 OW Kifelé nyíló ablak rendszer

AS 75OW – Műszaki paraméterek

Nyitható ablakmegoldás két változatban:

Felülről nyíló – kifelé nyíló,

Oldalra nyíló – kifelé nyíló,

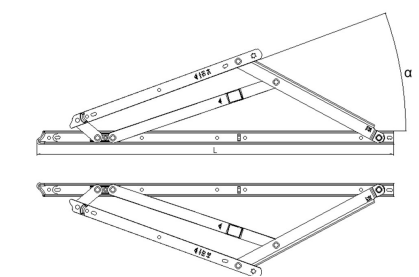

Billenő szárny maximális méretei (Roto FS Kempton ollós pántok):

szélesség max. 2000 mm

magasság max. 2000 mm

Maximális szárnysúly: 130 kg

Nyomó szárny maximális méretei (Roto FS Kempton ollós pántok):

szélesség max. 800 mm

magasság max. 1900 mm

Maximális szárnysúly: 55 kg

Tokos szárny maximális méretei (ALURON falcpántok):  szélesség max. 1400 mm

max magasság. 2500 mm

Maximális szárnysúly: 100 kg

AS 75OW – Alapvető rendszerfeltevések

Az AS 75 OW kifelé nyíló ablakrendszer tervezésének alapfeltevése a maximális

kompatibilitás az AS 75 rendszerrel, ami a meglévő profilok, tömítések és

kiegészítők lehető legszélesebb körű használatában nyilvánul meg, minimális számú új elem beépítésével.

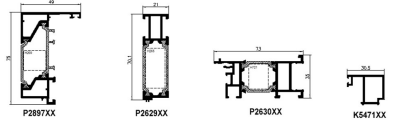

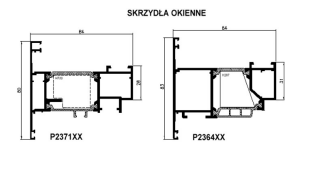

Speciális, a kifelé nyíló szerkezetekhez tervezett profilok

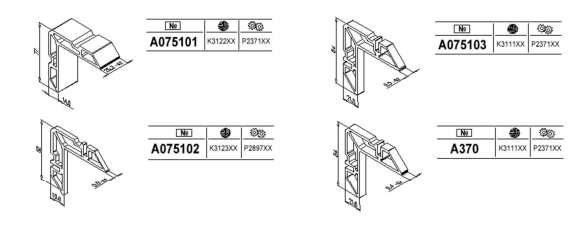

AS75 OW kifele rendszer tartozékok:

Rövidebb (olcsóbb) fogantyútengely.

Ablak vasalatok a belső oldalon

Az üvegtábla kifelé tolása javítja a keresztmetszet hőszigetelését, és elősegíti a víz gravitációs áramlását az üvegtábla és az ablakkeret közötti résből.

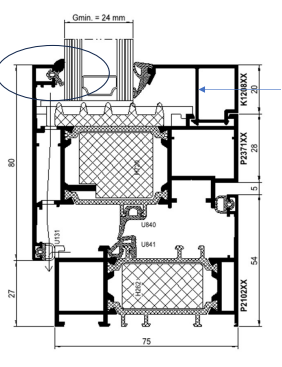

Akár 24 mm vastag üvegezés is beépíthető az ablakkeretbe betörésgátló üvegezőléc segítségével.

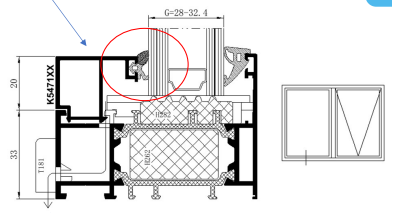

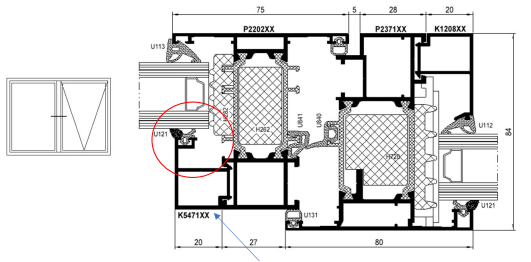

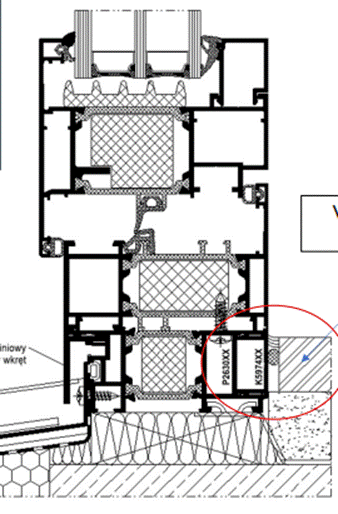

A brit piac számára kifejlesztettek egy módszert a fix ablakok külső üvegezésére, amely a K5471XX betörésgátló üvegezést használja az Egyesült Királyságban leggyakrabban használt egykamrás egységekhez.

Betörésbiztos üvegléc tömítőhüvelyrel

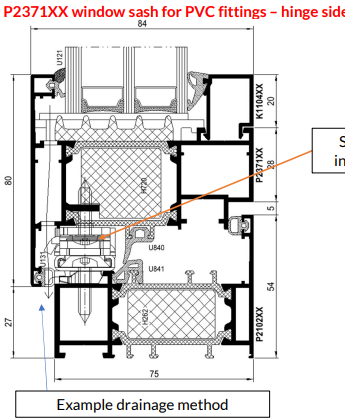

Vízkivezetési példa

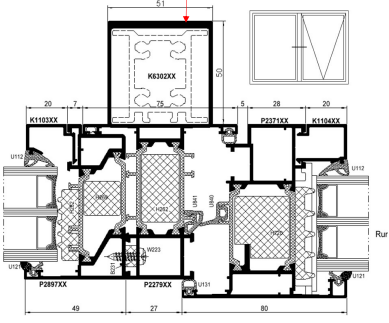

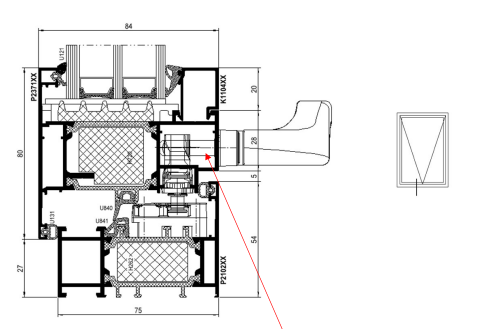

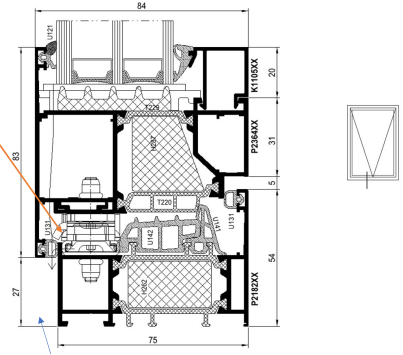

AS 75OW – Keresztmetszetek és megoldások

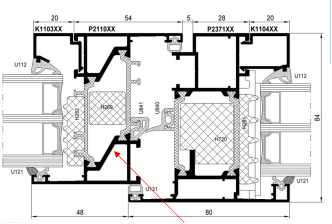

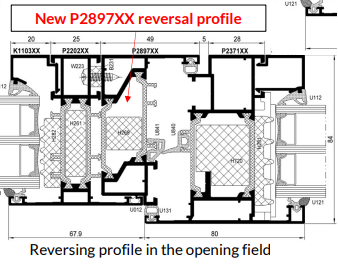

Klasszikus belső üvegezéshez az AS 75 rendszer Z-típusú keretét (P2110XX) vagy a teljesen új P2897XX üvegezés-fordító profilt kínáljuk, amely mind fix, mind nyitható részekben használható.
