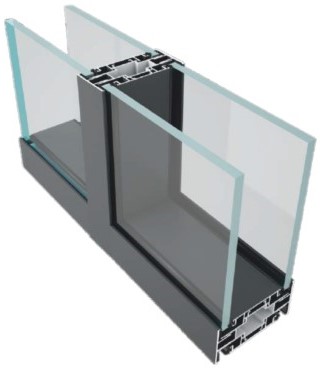

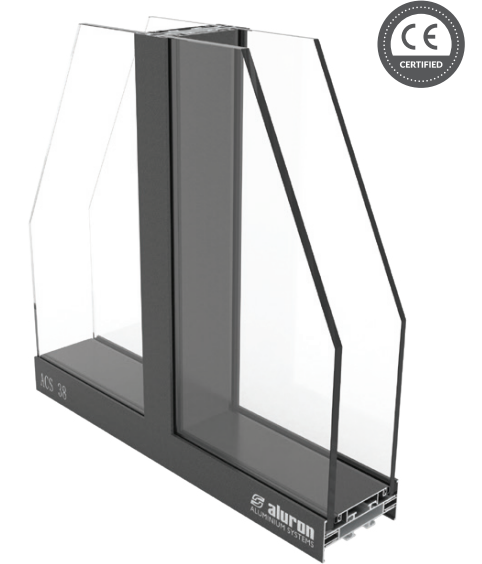

ACS 38 Irodai térelválasztó rendszer

Az ACS 38 rendszer stílusos és karcsú alumínium falak,  belső válaszfalak építésére szolgál hőszigetelés nélkül, kiváló hangszigeteléssel.

A megoldás lehetővé teszi a legkeskenyebb, karcsú keretek használatával különféle ajtószerkezetek használatát,és öntartó előtetőkkel, úgynevezett dobozokkal ellátott helyiségek létrehozását. A rendszer magas hasznossági és esztétikai tulajdonságokkal rendelkezik. Megosztja a Nemzeti Műszaki Értékelést az ACS 50 rendszerrel.

DIZÁJN ÉS FUNKCIONALITÁS:

Csak 6 mm a látható keretben – maximális üvegajtó fény.

Könnyű és gyors előregyártás még építési körülmények között is.

Karcsú kialakítás – 38 mm széles oszlopok.

Az elektromos vezetékek a profilban vezethetők.

Kompatibilis az ACS 50 alumínium ajtóval.

Lehetőség van széles vastagságú betétek beépítésére.

Külső kapcsok széles választéka a statika javítására.

Integráció manuálisan vagy automatikusan vezérelt üvegezésközi redőnyökhöz.

Könnyű és gyors előregyártás .

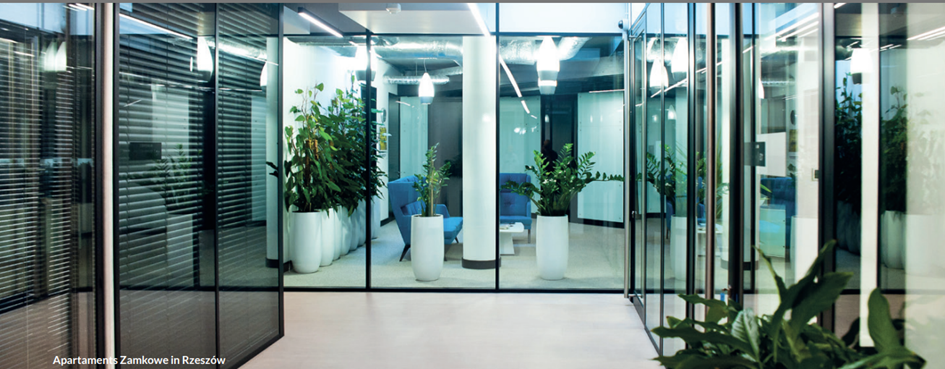

Használható A-osztályú irodaházakban is.

RENDSZERJELLEMZŐK:

Min. látható keretszélesség : 38 mm

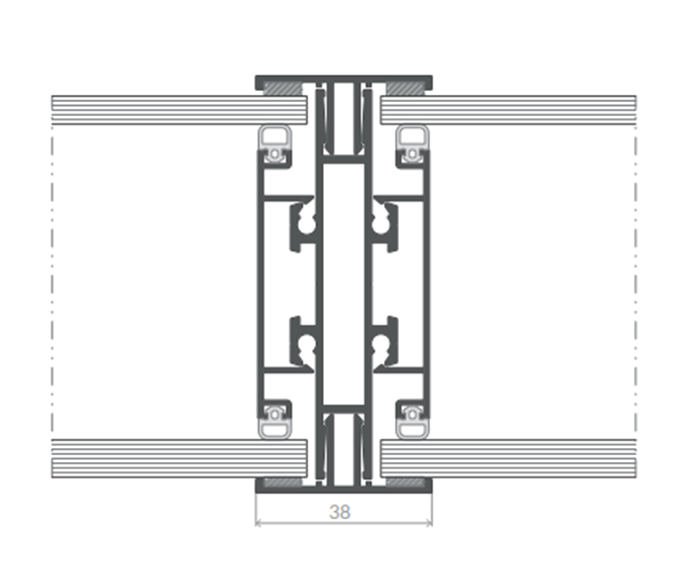

Profilszerkezeti szélesség:38 mm

Max. falmagasság : 5300 mm

Üvegezési felület: 6,0 m2-ig

Függőleges oszloptávolság: 2500 mm-ig

Üvegezési tartomány: 5-13 mm-ig

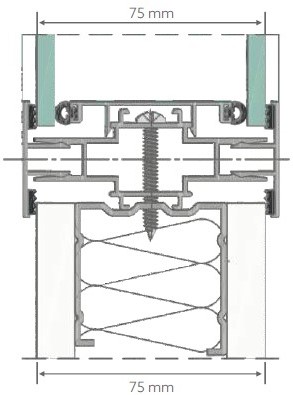

Vastagságtartomány nem átlátszó kitöltések esetén ( gípszkarton)  :5-84 mm-ig

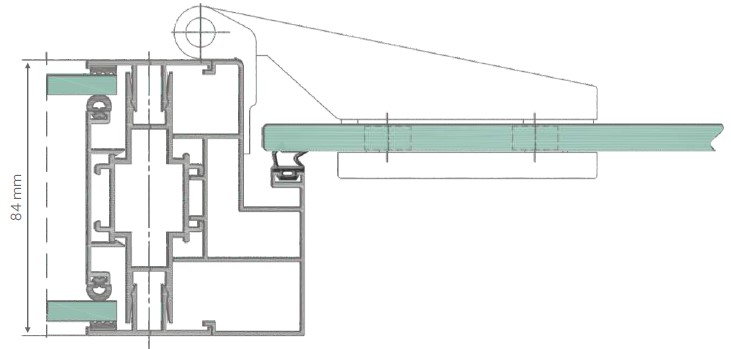

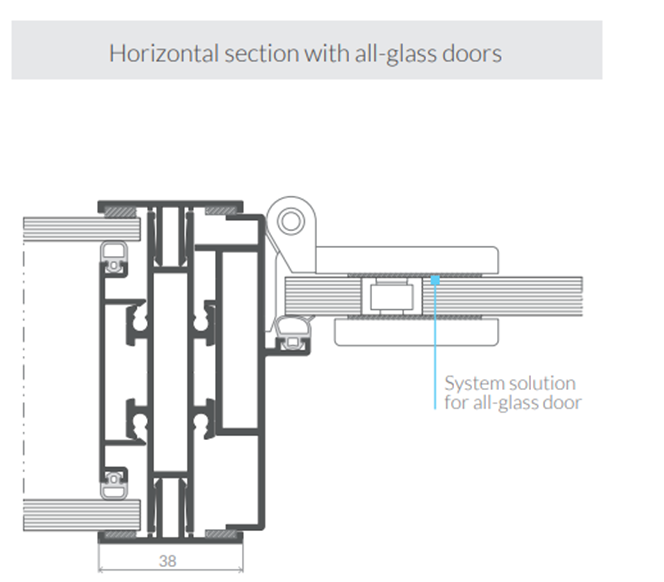

Edzett üvegajtószárnnyal

Kiválasztott Rendszer paraméterek

Hanggátlás tömör kitöltés esetén: 52 dB-ig

Hanggátlás üvegezés esetén: 46 dB-ig

Légzárás : 0,01 m3 (mhdaPa2/3)

Szélterheléssel szembeni ellenállás: C3/B3 osztály

Alkalmazási tartomány: IVb kategória az EAD 210005-00-0505 szerint

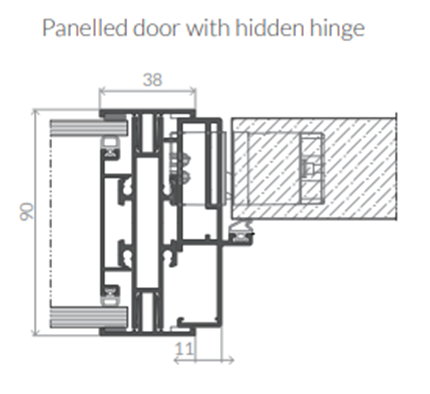

Faajtólappal

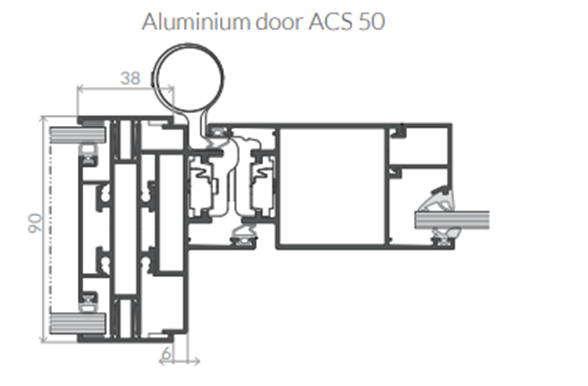

Alumínium ajtószárnnyal
